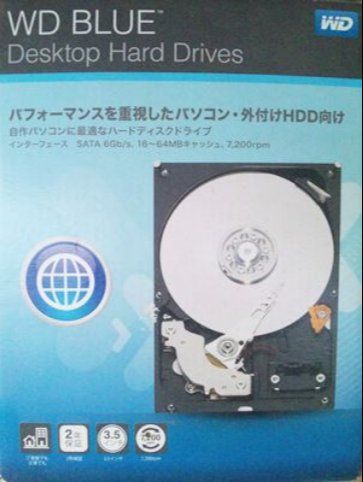

数年前に販売した、富士通ＷＤモデル
見積請求ソフトウェアの代理購入。インストール・調整・旧データ移行
メモリー増設。
Ｗｉｎｄｏｗｓ１１へアップグレード
写真はイメージです

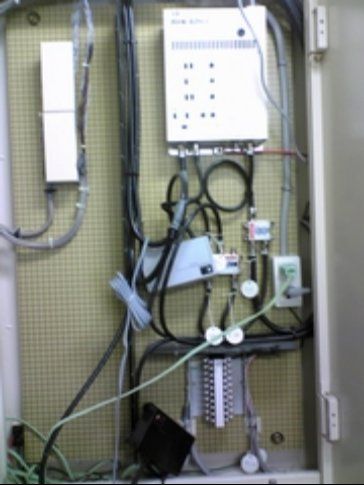

かなり奥ばった地形地での調査
本工事ではレベル調整必要
結果、受信ができる事が確認できました。
実際の客室への伝送には、BSも絡むので伝送系の適正なレベル調整が必要とご担当者様にお伝えしました。
以後の工事とテレビの入替えはオーナー様側で行うとの事で、当社は受信確認のみ行いました

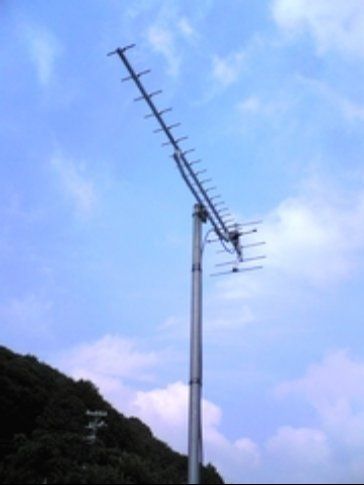

写真は既存使用アンテナ

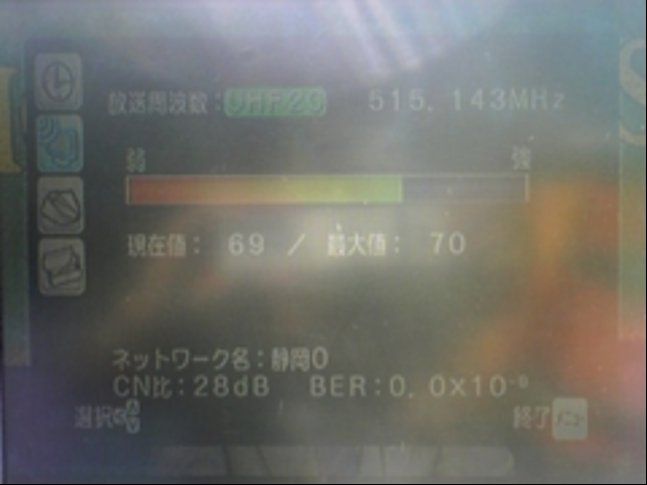

テストアンテナ直下にて 地デジチューナで受信確認。受信良好
受信調査から良好に受信ができるので調査のみ実施
分配器出力,105･201号室にて測定
電波品質に劣化なし
アンテナ,ブースター,分配器が少々劣化していますが今回は交換せず
アンテナ

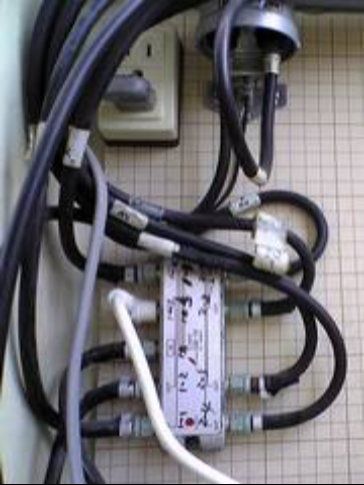

分配器
分配器をシールドタイプに交換
各世帯にケーブルを直接配線
家主様が既存のアンテナ類を使用して欲しいとのご依頼
デジタル13･15chに障害がありアンテナ交換が必要の様です
家主様への調査報告書

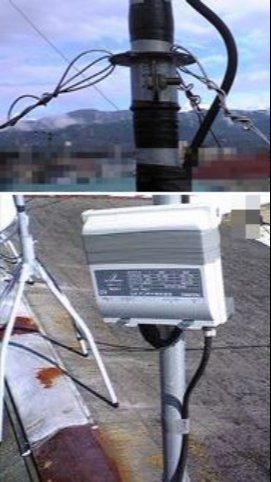

超高利得UHFアンテナ、ＵＨＦブースター、32φステンレスポール、1.6mmステンレス支線、支線2段張り、溶融亜鉛製屋根馬

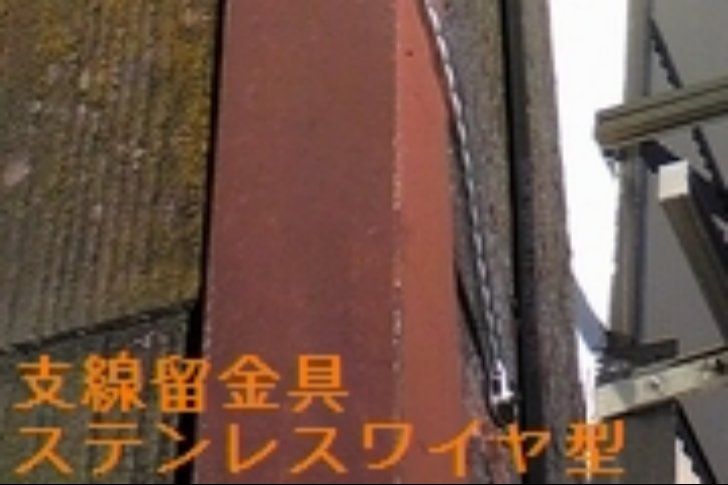

②少々重量のあるアンテナの為支線を2段張りとし､支線留をステンレスワイヤ型としました

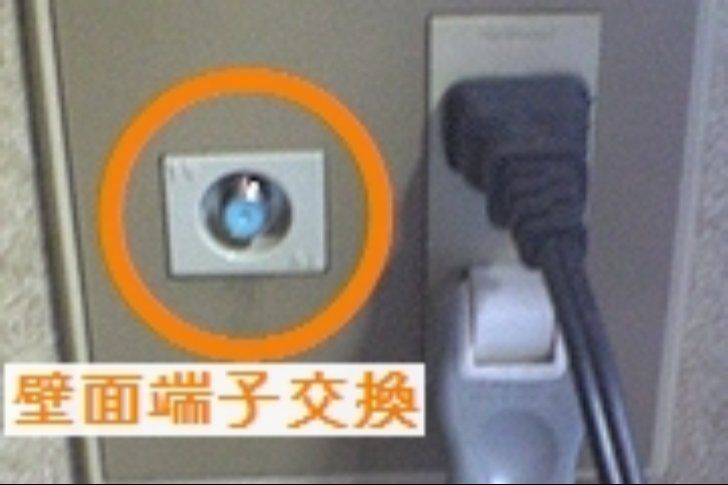

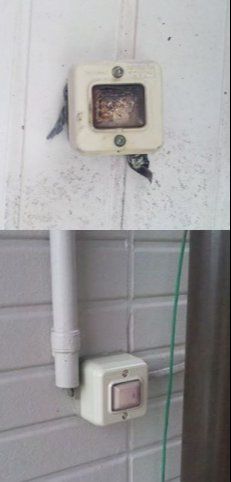

③各世帯の壁面テレビ端子をシールドタイプへ交換
各戸テレビ接続ケーブル加工
④アンテナ直下､施設内入力点､各世帯でのレベルなどの測定､映像確認

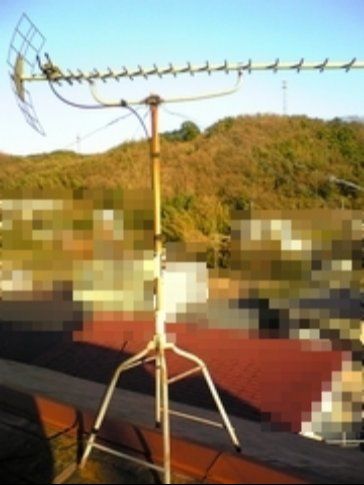

①旧アンテナ：空中でお隣様敷地にかかり雨水も落ちるので、新アンテナは屋根上への設置としました

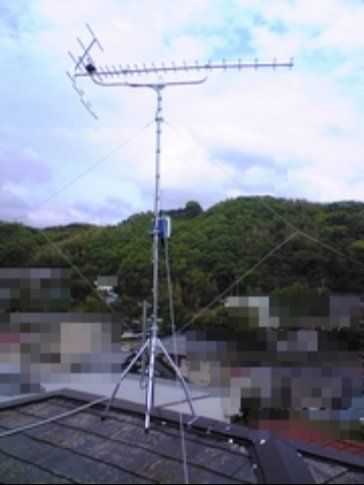

②新アンテナ：完成。20素子型UHFアンテナ、ＵＨＦブースター、25φ溶融亜鉛ポール、1.6mmステンレス支線、溶融亜鉛製屋根馬
各世帯の壁面テレビ端子をシールドタイプへ交換
各戸テレビ接続ケーブル加工
アンテナ直下､施設内入力点､各世帯でのレベルなどの測定､映像確認
①
②

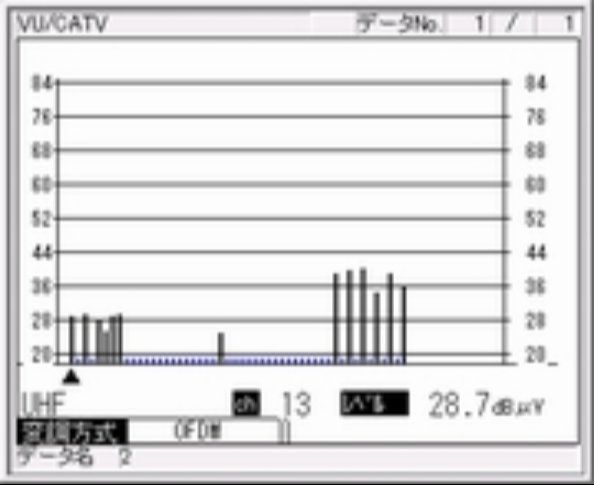

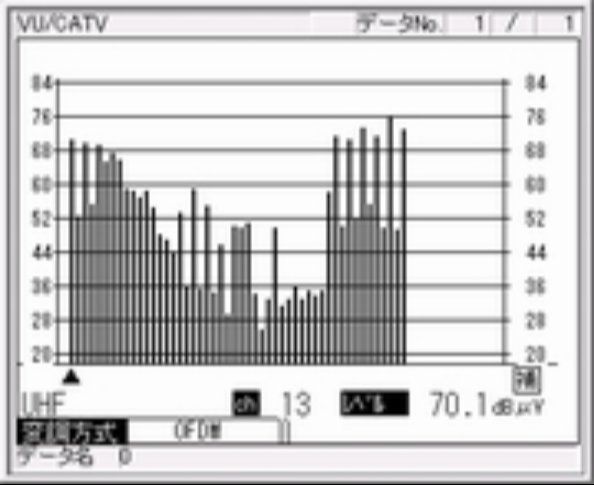

多チャンネル測定値 旧アンテナ
多チャンネル測定値 旧アンテナ
受信調査から概ね良好に受信ができる事を確認
アンテナが劣化し、お隣様敷地上空に出ているので改修
20素子型超高利得UHFアンテナ (オールバンド)、40ｄBＵＨＦ共聴ブースター、32φステンレスポール、1.6mmステンレス支線、溶融亜鉛製屋根馬

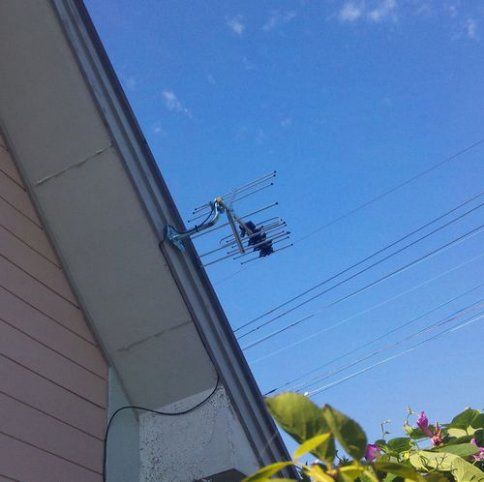

旧アンテナ

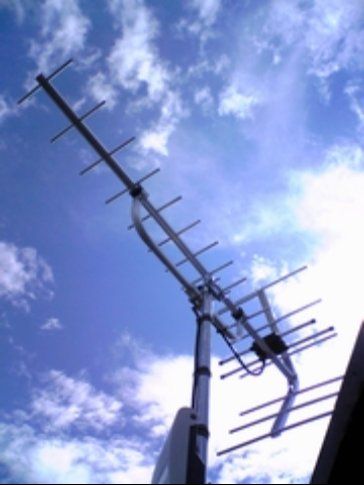

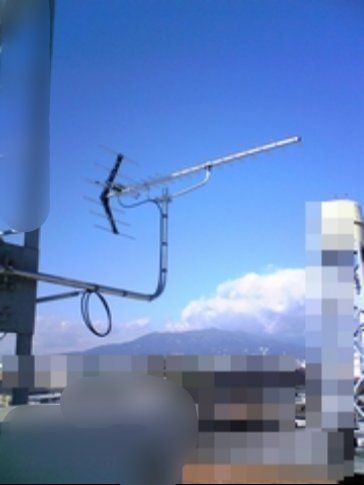

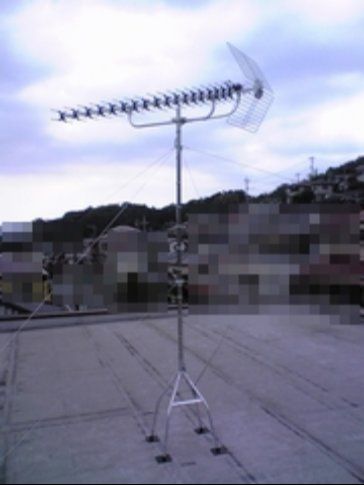

新アンテナ

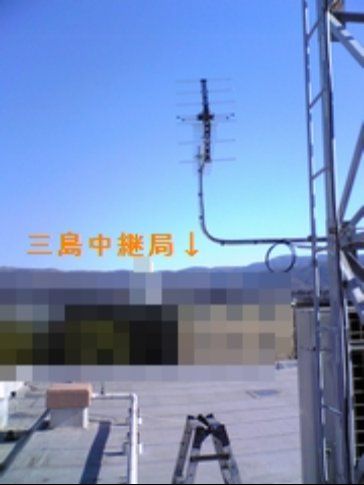

受信調査から良好に受信ができる事を確認
アンテナが劣化しているのでこの機会に改修をご提案
20素子型UHFアンテナ、40ｄBＵＨＦブースター、25φ溶融亜鉛ポール、1.6mmステンレス支線、溶融亜鉛製屋根馬
旧アンテナ
新アンテナ
受信調査から良好に受信ができる事を確認
アンテナが劣化破損しているので改修をご依頼されました。
20素子型UHFアンテナ(BL優良住宅部品認定機器

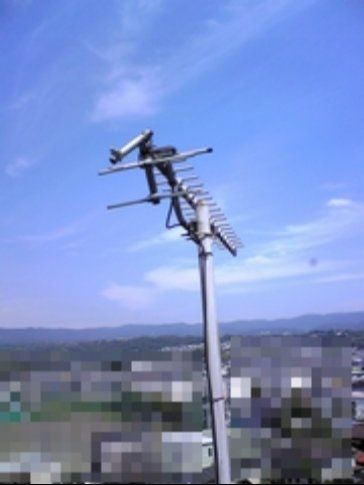

旧アンテナ

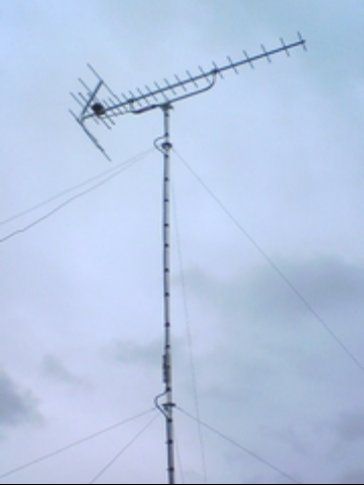

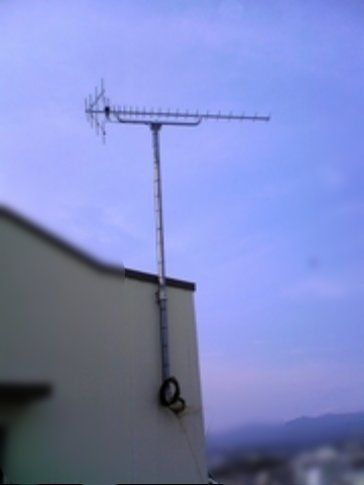

新アンテナ①

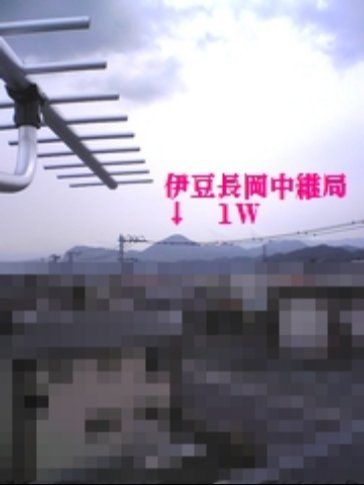

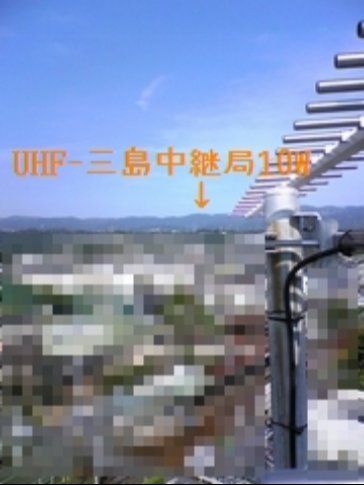

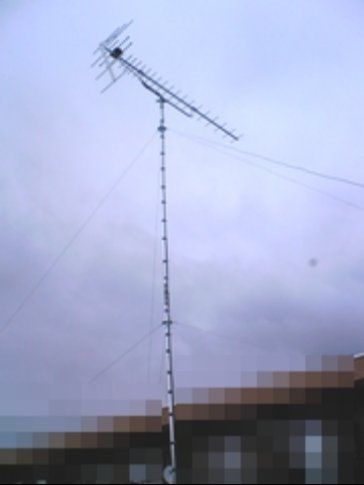

新アンテナ②

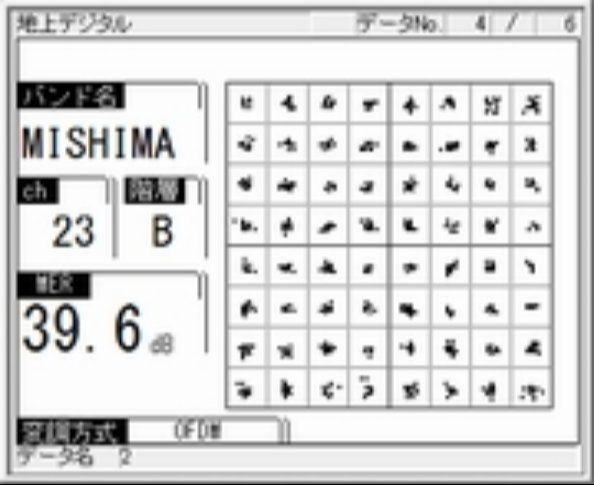

ブースター出力 MER値/コンスタレーション

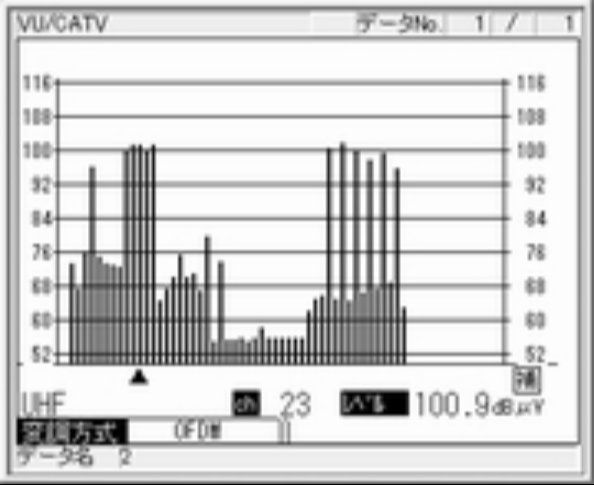

ブースター出力 多チャンネル測定値
リフォーム店様より事前に受信調査依頼。
調査時は曇天でわからなかったのですが工事の時は山の合間から中継局が見えました
新アンテナ①
新アンテナ②

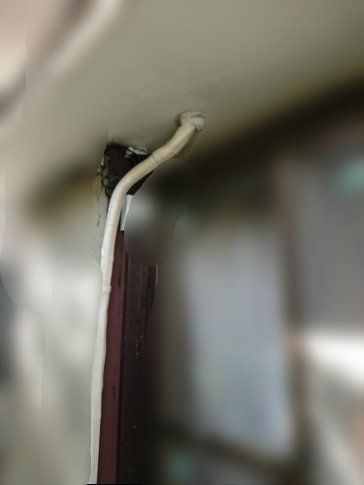

露出にて施工をしてあり､一部ケーブルが"ぶらぶら"の状態で経年劣化で切断の恐れあり｡
途中に2分配器があり､片方への分配が200Ωフィーダ線を75Ω端子に接続｡損失大の為アナログ波も受信障害となっていた｡
14素子型UHFアンテナ (オールバンド)
30ｄB UHF共聴ブースター、25φ溶融亜鉛製ポール、突き出し金具、屋外2分配器
旧アンテナ
新アンテナ
調査のみ。他社で施工。調査費頂きました
3階建ての2～3階部分。
CATV世帯とアンテナ世帯の混同。
各戸までの分配はスター配線ですが各戸で送りテレビ端子があり電界強度が低下している。
3階建ての高所である為、安全慎重な作業が必要です。
見積のみで他社で施工
既存アンテナ

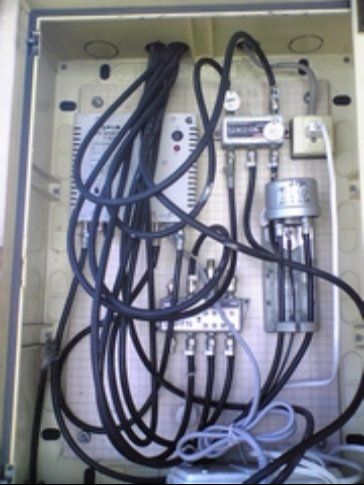

共聴盤
受信方向に3階建の集合物件あり。
見えないので測定器でしっかりトレース
新アンテナ①
新アンテナ②
工場内食堂。
既存アンテナは施設内天井裏へ施工の為アナログ波はほぼ全チャンネル受信障害
新アンテナは受信調査にて電柱取付施工としました。工場屋根への施工はスレート屋根なので極力回避。三島中継局 約36Km。静岡局 約24Km
20素子型UHFアンテナ、30ｄB UHFブースター、25φステンレスポール、突き出し金具、コンクリート柱バンド、同軸ケーブル、テレビ納品

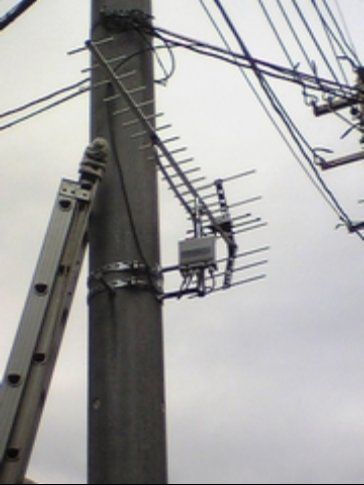

新アンテナ

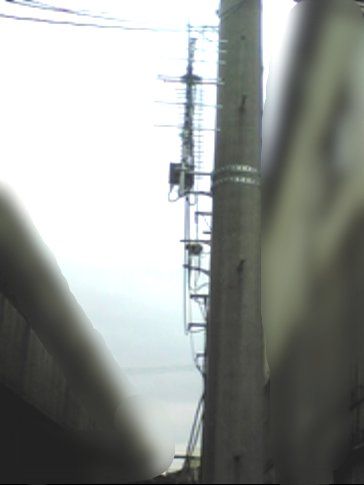

ケーブル架空引き込み
テレビ設置・調整

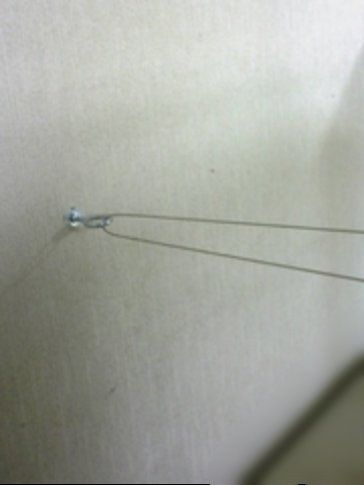

テレビ転倒防止
既設14素子アンテナを20素子に変更し、ユニットバス天井裏内の同一場所にあった分離型ブースターをアンテナ直下と新規分離使用に交換。
ブースターはアンテナ直下に取付するのが基本です。ビルやマンションなどの共聴を主としている電工屋さんの施工ではないでしょうか。
20素子型UHFアンテナ、30ｄBμUHFブースター、･30dBUHF/BS･CS混合ブースター、同軸ケーブル テレビチャンネル調整
新アンテナ①

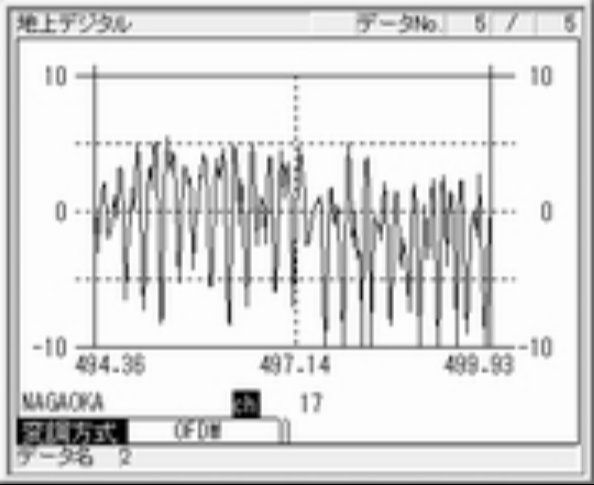

スペクトラム 高圧電線の影響
新アンテナ&BS/110°CS新設
新アンテナ②
調査のみ。他社で施工。調査費頂きました
各階4世帯を横へ、送り型テレビ端子を使用。
築年数も経過しているのでケーブルと送り端子がかなりの劣化をしているので確実に映らない部屋があります。
安易な見積は禁物。
空き世帯をお借りし詳細な調査･見積をしましたが他社で施工されたようです
テストアンテナ
中継局

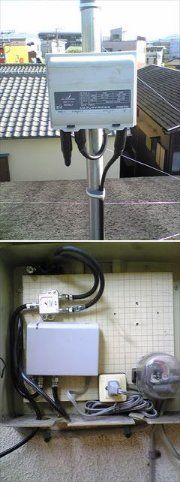

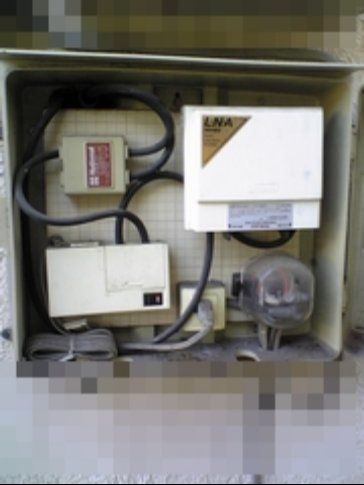

ブースター&分配器

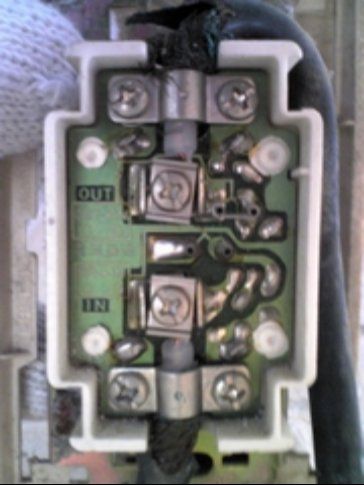

部屋内テレビ端子(送り型)
当社で行わさせて頂いた作業内容を掲載しておりますのでご了承ください。
お客様からの問い合わせの返信に携帯電話を指定いただいても当方からは携帯電話には連絡しませんのでご了承ください。再度、お電話いただくか問い合せページより送信してください。 当社をご利用いただき誠にありがとうございます。 問い合わせ
旧 実績を移行していますので順番はバラバラとなります
